1：化學成分

（1）化學成分分析方法應符合GB/T20975或GB/T7999的規定，仲裁分析應采用GB/T20975規定的方法；

（2）對于5051A、6008、6360、6261、6081、7178規格鋁型材，僅對表3：化學成分中“AI”及其他材質欄之外有數值規定的元素進行常規化學分析；當懷疑非常規分析元素的質量分數超出了本標準的限定值時，生產者應對這些元素進行分析；

（3）“AI”含量按GB/T 3190規定的方法計算，計算“AI”含量時，取常規分析元素與懷疑超量的非常規分析元素分析數值的和值作為元素含量總和；

（4）分析數值的判定采用修比較法，數值修約規則按GB/T 8170的有關規定進行，修約數位應與表3化學成分或GB/T 3190規定的極限數位一致；

2：尺寸偏差

（1）除“陽極氧化”和陽極氧化加電泳涂漆類別外的表面處理的鋁型材，應在去掉膜層后測量尺寸偏差；

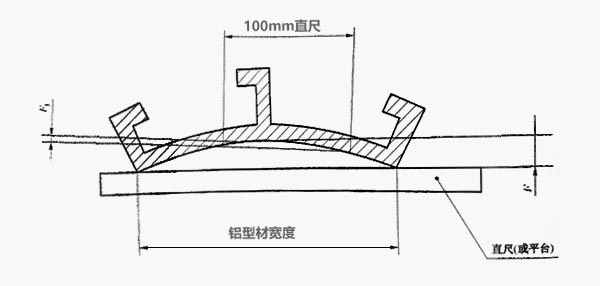

（2）測量鋁型材平面間隙時，先將鋁型材放在平臺上，當型材借自重達到穩定時，用100mm長的直尺沿寬度方向測量鋁型材平面與直尺間的最大間隙值（F1），如下圖所示，該值（F1）即為鋁型材任意100mm寬度上的平面間隙；將長度大于型材寬度的直尺（或刀平尺）沿寬度方向靠在鋁型材的凹面上，測量直尺與型材之間的最大間隙值（F），或將型材的凹面置于平臺上，沿寬度方向測量鋁型材與平臺之間的最大間隙值（F），如下圖所示，該值（F）即為鋁型材在其整個寬度上的平面間隙；

（鋁型材平面間隙測量示意圖）

（3）其他尺寸偏差的測量方法應符合GB/T 14846的規定；

3：力學性能

鋁型材的室溫縱向拉伸力學性能實驗方法應符合GB/T 16865的規定；表面處理的鋁型材仲裁時應去除拉伸試樣表面的膜層；

4：布氏硬度

鋁型材的布氏硬度測試方法按GB/T 231的規定進行；

5：超聲波探傷性能

鋁型材的超聲波檢驗方法按GB/T 6519的規定進行；

6：電導率

鋁型材的電導率在拉伸試樣的樣坯上進行測試，測量部位按下表規定，測試方法按GB/T 12966規定進行；

7：應力腐蝕性能

（1）厚度大于或等于20mm的鋁型材應力腐蝕試驗試樣為C環環形試樣，試驗方法按GB/T 22640規定的方法進行檢查；

（2）厚度小于20mm的鋁型材應力腐蝕試驗試樣為拉伸試樣，試驗方法按GB/T 15970.7的規定進行；

8：剝落腐蝕性能

鋁型材的剝落腐蝕試驗方法應按GB/T 22639的規定進行；

9：低倍組織

鋁型材的低倍組織檢驗方法應符合GB/T 3246.2的規定；

10：顯微組織

鋁型材的顯微組織檢驗方法應符合GB/T 3246.1規定；

11：膜層性能

膜層性能檢驗方法應按GB/T 8013.1~GB/T 8013.3的規定進行；

12：外觀質量

未經過表面處理的鋁型材外觀質量以目視檢驗，當缺陷深度難以確定時，可以打磨后測量；表面處理的鋁型材外觀質量檢查方法按GB/T 8013.1~GB/T 8013.3的規定進行；
