連接件模型
/ Connector Model

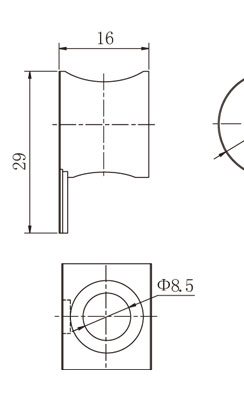

40系列鋁型材內置連接件三維模型
產品描述 / Name
內置連接件主要用于鋁型材框架內置直角連接或十字連接，連接方式美觀，屬于常用鋁型材緊固連接配件之一，設計師可以下載配件SolidWorks模型進行框架的設計構想；
022-87920099
可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。
* 免費提供工業鋁型材選型手冊 →點擊咨詢
內容來源：http://www.run0511.com 作者：武將 發布日期：2019年09月24日 11時47分 閱讀次數：2491 次

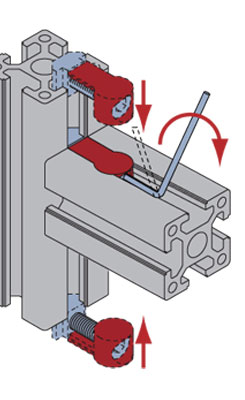

| 內置連接件主要適用于兩支鋁型材十字連接或直角連接，裝配時需要在鋁型材規定尺寸位置打安裝工藝孔，然后將內置連接件置入工藝孔內，同時將彈性螺母放置于另一只鋁型材槽內，利用圓柱頭螺栓進行鎖緊即可實現快速組裝； |
| ? |

|
| ? |
| 鋁型材內置連接件是一款非常實用的緊固連接件，連接強度高，性能穩定，安裝后連接件隱藏于鋁型材槽坑之內，整體效果更為美觀； |
| ? |
|
適用槽型
|

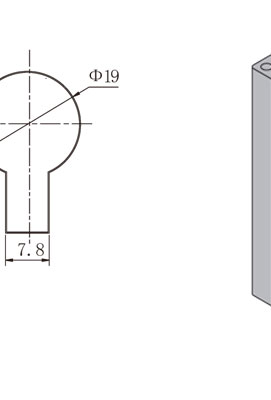

安裝工藝尺寸
|
材質
|
訂貨編號
|
|||
|
槽8
|
孔徑
|
孔深
|
孔距
|
螺栓長度
|
鋅合金
|
CE-BJ20-8-40
|
|
φ20
|
17
|
21
|
M8×25
|
|||
