連接件模型
Connector Model

連接件模型 / Connector Model

40系列鋁型材三維角連接件solidworks模型

產品描述 / Name

該三維角連接件屬于4040R規格鋁型材專用緊固連接配件，可實現三支4040R型材90度直角連接，物理強度高、性能穩定，設計師可以下載連接件solidworks模型，進行框架的設計搭建；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://www.run0511.com 作者：武將發布日期：2019年10月09日 13時04分 閱讀次數：3088 次

40系列鋁型材三維角連接件三維模型技術參數

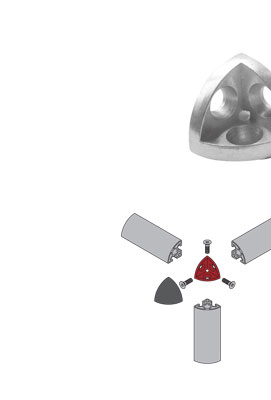

該三維角連接件屬于4040R規格鋁型材專用直接連接件,可以實現三支4040R鋁型材直角連接，屬于常用的緊固連接件規格品類之一；

4040R鋁型材是一款圓弧結構設計框架型材，主要適用于鋁型材框架邊緣結構，可實使框架更加美觀，同時圓弧結構設計可以降低意外磕碰所造成的損傷程度；三維角連接件是根據4040R型材而設計的一款專用緊固連接配件，強度高，性能穩定，連接前需要對型材進行攻絲處理，然后即可實現快速連接組裝；

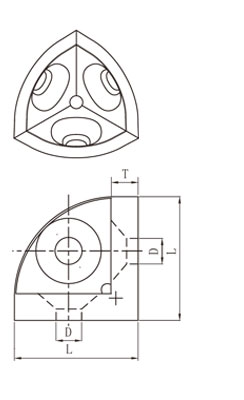

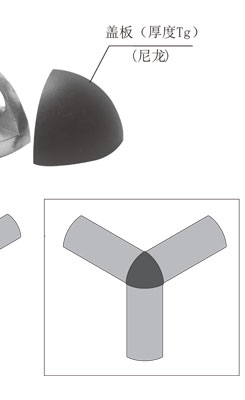

鋁型材槽型	L（mm）	D（mm）	T（mm）	平機螺栓	Tg（mm）	材質	訂貨編號
槽8	38	φ9.5	8.5	M8×20	2	鋅合金	CE-CBR40-8

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；
